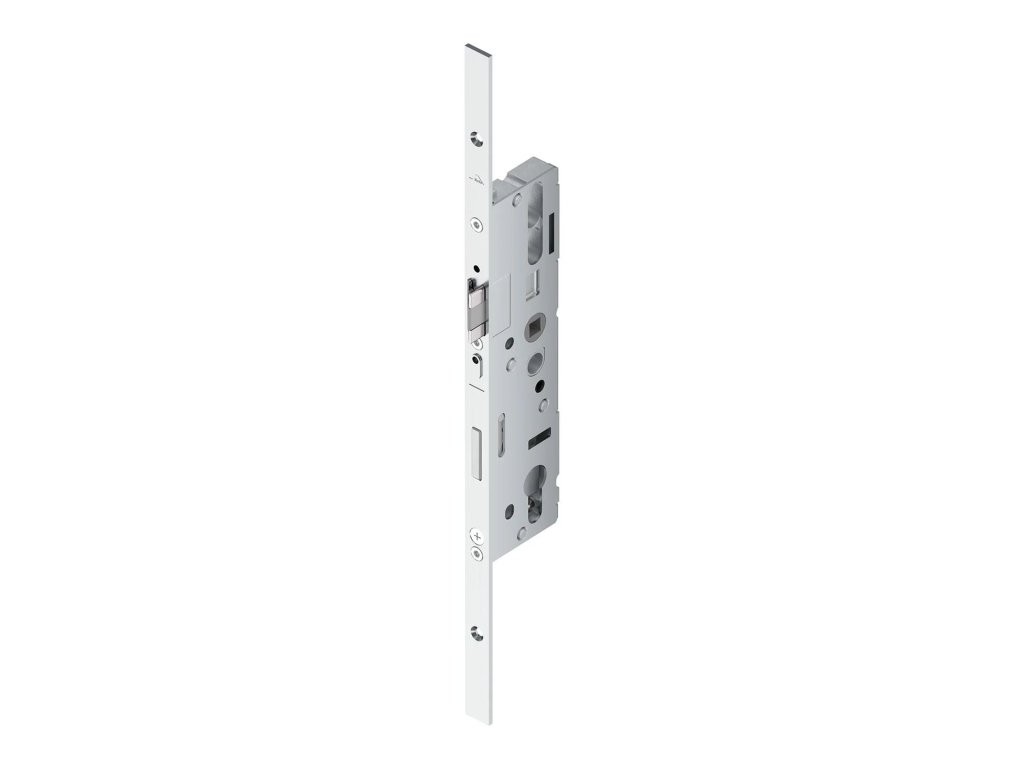

Dverný zámok Roto H650 ovládaný kľučkou

Podrobný popis

Dverný zámok Roto Safe ovládaný kľučkou

Technické údaje:

• Rozteč: 92 mm – vzdialenosť medzi osou kľučky a osou cylindrickej vložky.

• Dornmass: Merané od prednej hrany zámku po stred otvoru pre kľúč.

• Šírka predného čela: 16 mm (vhodné pre plastové a drevené dvere).

• Celková dĺžka predného čela: 2285 mm (s možnosťou skrátenia podľa výšky dverí).

• Počet uzamykacích prvkov: 5 (1 hlavný jazýček + 4 prídavné valčekové čapy).

• Veľkosť štvorhranu pre kľučku: 8 × 8 mm.

• Spôsob zamykania: Zdvihnutím kľučky nahor.

Viacbodový uzamykací systém:

Zámok sa aktivuje potiahnutím kľučky smerom dohora, čím sa uvedú do pohybu prídavné valčekové čapy. Týmto pohybom sa krídlo dverí pevne pritiahne k rámu. Uzamknutie sa následne dokončí otočením kľúča v cylindrickej vložke, čím sa zablokuje pohyb kľučky.

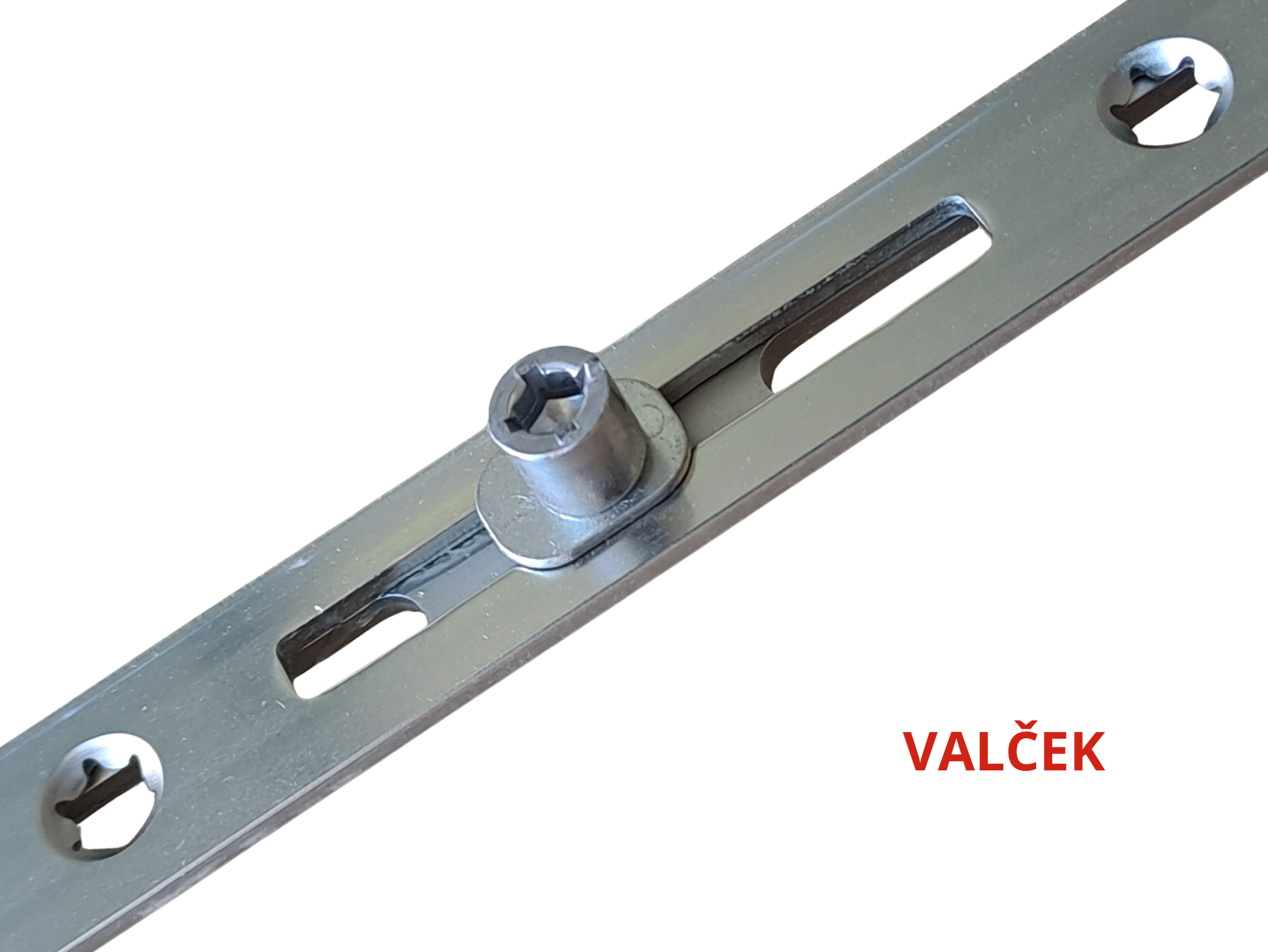

4 valčekové čapy (V-čapy):

Posuvné uzamykacie valčeky zabezpečujú rovnomerný prítlak dverí po celej ich výške. Zlepšujú tepelnú izoláciu, zabraňujú prievanu a zvyšujú bezpečnosť proti neoprávnenému vniknutiu. Sú rozmiestnené tak, aby efektívne zaisťovali hornú aj dolnú časť dverí.

Nastaviteľné valčeky:

Zámok umožňuje jednoduchú reguláciu prítlaku. Pomocou imbusového kľúča môžete vďaka excentrickému uloženiu valčekov korigovať tesnosť dverí (zvýšiť prítlak v zime alebo znížiť v lete), čím sa predlžuje životnosť tesnenia.

Reverzibilný jazýček:

Zámok je univerzálny. Otáčateľný jazýček (strelka) umožňuje veľmi jednoduché a rýchle prispôsobenie zámku pre pravé aj ľavé dvere bez potreby špeciálneho náradia.

Kompatibilita:

Tento typ zámku je určený výhradne pre dvere s obojstrannou kľučkou (kľučka-kľučka). Nie je vhodný pre dvere, ktoré majú z vonkajšej strany pevné madlo alebo guľu, pretože na vysunutie uzamykacích bodov je nevyhnutný pohyb kľučky nahor.

Ako správne vybrať zámok?

Dornmass je vzdialenosť od prednej hrany zámku (tzv. čela zámku) po stred otvoru pre kľúč. Tento údaj je kľúčový, aby zámok správne pasoval do pôvodného frézovania vo dverách.

Rozteč je vzdialenosť medzi stredom otvoru pre kľučku a stredom otvoru pre kľúč (cylindrickú vložku). Pri vchodových dverách je najčastejším štandardom práve 92 mm.
